تدریس فصل چهارم هندسه دهم – جواب فصل چهار

فصل چهارم هندسه دهم

تجسم فضایی – خط، نقطه و صفحه در هندسه دهم

تجسم فضایی یکی از بخش ‌های مهم هندسه است که به درک روابط میان نقطه، خط و صفحه در فضای سه‌بعدی کمک می ‌کند. در این مقاله، به بررسی حالت ‌های مختلف بین دو خط، خط و صفحه و همچنین دو صفحه در فضا می ‌پردازیم. همچنین با مفاهیم مهمی مانند خط متنافر، خط موازی و تعامد آشنا می ‌شویم.

خط، نقطه و صفحه در فضا – هندسه دهم

در فضای سه ‌بعدی، عناصر پایه‌ای که هندسه روی آن ‌ها بنا می ‌شود، عبارت‌اند از:

نقطه (Point): مکان دقیق در فضا که هیچ بعدی ندارد.

خط (Line): مجموعه‌ای از نقاط که در راستای مشخصی ادامه می ‌یابند.

صفحه (Plane): سطحی گسترده و دو بعدی که بی ‌نهایت خط را می‌ تواند در بر گیرد.

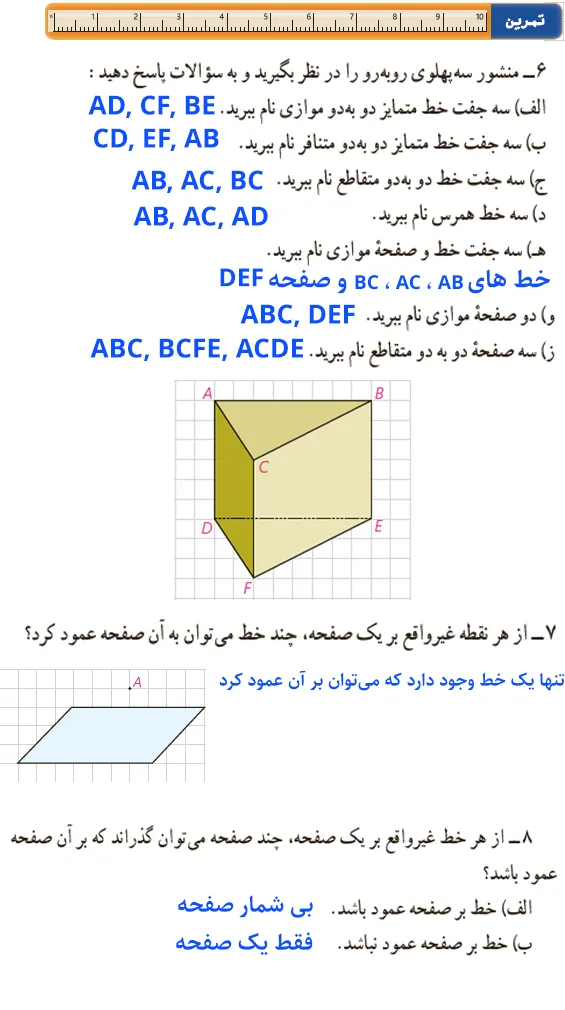

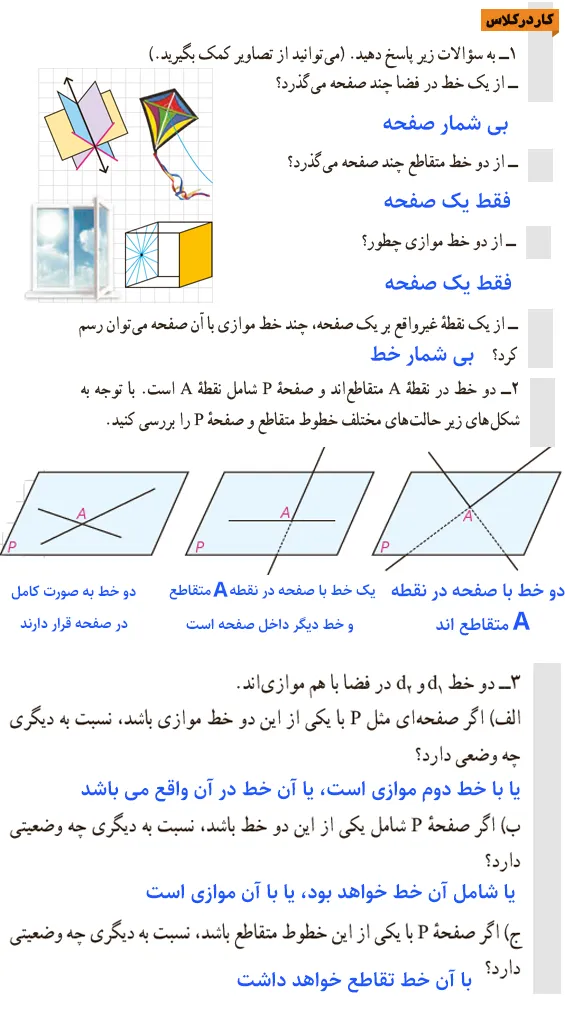

حالت ‌های مختلف دو خط در فضا هندسه دهم

در فضا، دو خط ممکن است نسبت به هم یکی از حالت ‌های زیر را داشته باشند:

۱ – دو خط متقاطع

اگر دو خط تنها در یک نقطه با هم اشتراک داشته باشند، به آن ‌ها دو خط متقاطع می‌ گوییم.

مثال: دو ضلع متقاطع در یک مثلث.

2 – دو خط موازی

اگر دو خط در یک صفحه قرار داشته باشند ولی هیچ نقطه اشتراکی نداشته باشند، آن ‌ها دو خط موازی هستند.

شرط موازی بودن: وجود یک صفحه که شامل هر دو خط باشد، ولی خط ‌ها هیچ نقطه مشترکی نداشته باشند.

3 – دو خط منطبق

اگر دو خط همه نقاط مشترک داشته باشند (روی هم قرار گیرند)، آن ‌ها در واقع یک خط هستند و منطبق ‌اند.

4 – دو خط متنافر (نابرخورد)

اگر دو خط هیچ نقطه‌ی اشتراکی نداشته باشند و هیچ صفحه‌ای هم آن دو را همزمان شامل نشود، آن‌ها را دو خط متنافر می ‌نامند.

خطوط متنافر در فضا وجود دارند ولی در صفحه‌ی دوبعدی نمی ‌توانند وجود داشته باشند.

تعریف دقیق خط متنافر:
اگر دو خط هیچ نقطه‌ی مشترکی نداشته باشند و صفحه‌ای نیابیم که شامل هر دو باشد، آن‌ها متنافرند.

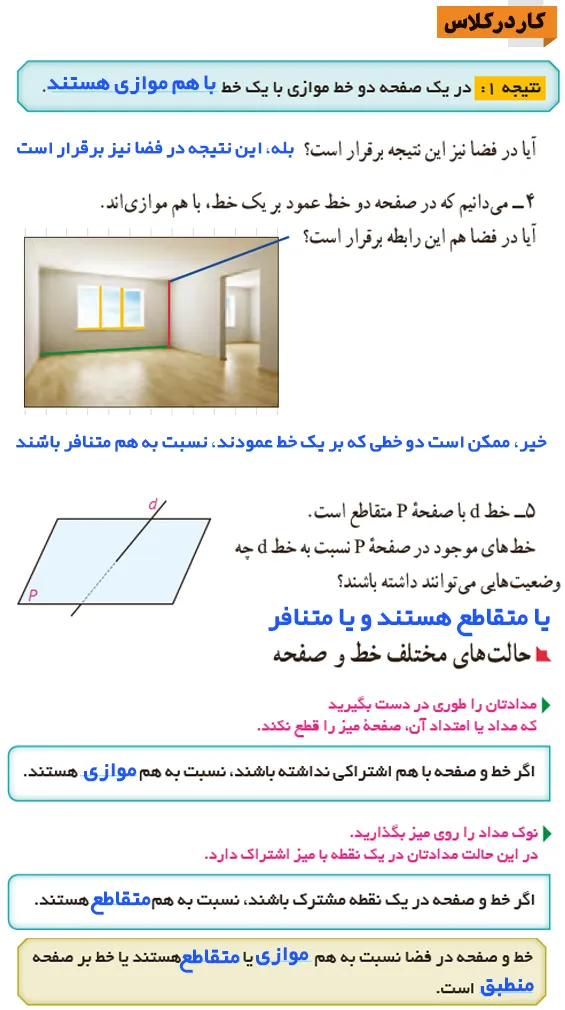

حالت ‌های مختلف خط و صفحه هندسه دهم

در فضا، یک خط و یک صفحه می‌توانند نسبت به هم سه حالت مختلف داشته باشند:

۱. خط در صفحه واقع باشد

اگر تمام نقاط خط روی صفحه قرار داشته باشند، آن خط در صفحه واقع است.

مثال: مداد را روی میز قرار دهید؛ مداد (خط) کاملاً روی صفحه‌ی میز قرار دارد.

۲. خط و صفحه متقاطع باشند

اگر خط، صفحه را تنها در یک نقطه قطع کند، گفته می ‌شود که خط و صفحه متقاطع ‌اند.

مثال: نوک مداد فقط در یک نقطه با صفحه‌ی میز تماس داشته باشد.

۳. خط و صفحه موازی باشند

اگر خط و صفحه هیچ نقطه‌ی مشترکی نداشته باشند، گفته می‌شود که خط و صفحه موازی‌اند.

مثال: مدادی را طوری در فضا نگه دارید که اصلاً صفحه‌ی میز را لمس نکند.

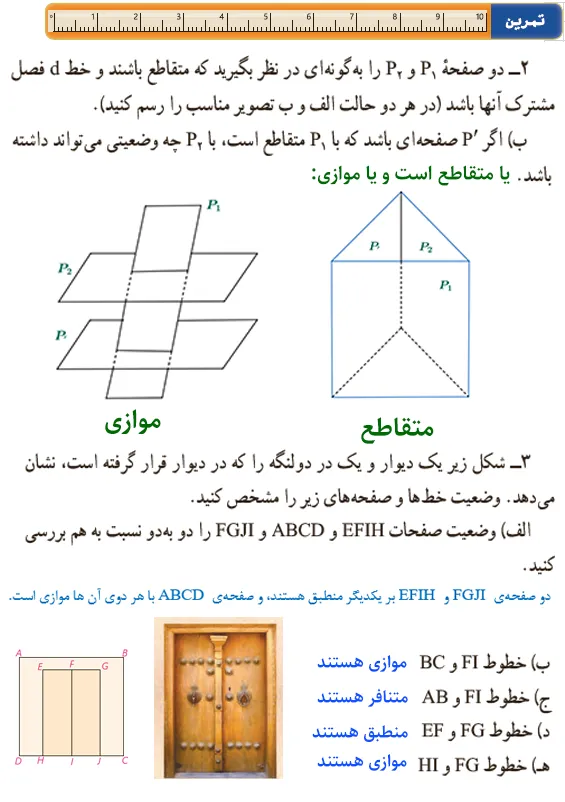

حالت ‌های مختلف دو صفحه هندسه دهم

در فضا، دو صفحه نسبت به هم می‌ توانند در یکی از حالت ‌های زیر باشند:

۱. دو صفحه موازی

اگر هیچ نقطه‌ی اشتراکی بین دو صفحه نباشد، آن‌ ها موازی هستند.

مثال: دو طبقه‌ی افقی یک کتابخانه که به هم نمی ‌رسند.

۲. دو صفحه متقاطع

اگر دو صفحه در یک خط با هم اشتراک داشته باشند، آن‌ها را دو صفحه‌ی متقاطع می‌نامیم.

مثال: دیوار و سقف اتاق در یک لبه مشترک.

تعامد چیست؟ (زاویه قائم بین عناصر) – هندسه دهم

تعامد به معنی وجود زاویه‌ی قائم (۹۰ درجه) بین دو عنصر هندسی است. حالت ‌های مختلف تعامد عبارت ‌اند از:

خط عمود بر خط

دو خط نسبت به هم عمود هستند اگر زاویه‌ی بین آن ‌ها 90∘ باشد. نماد آن به‌صورت نوشته می‌ شود.

خط عمود بر صفحه

اگر خطی با صفحه زاویه‌ی ۹۰ درجه بسازد، یعنی به هر خطی از صفحه که از نقطه‌ی تقاطع عبور کند عمود باشد، آن خط نسبت به صفحه عمود است.

صفحه عمود بر صفحه

اگر زاویه بین دو صفحه ۹۰ درجه باشد (یعنی خط اشتراک آن ‌ها عمود بر خطوطی در هر صفحه باشد)، گفته می‌شود که دو صفحه بر هم عمود هستند.

جمع‌بندی و نکات مهم

توضیح	نوع رابطه	حالت
در صورت داشتن یک نقطه مشترک: متقاطع، در غیر این‌صورت: موازی	متقاطع یا موازی	دو خط در یک صفحه
اگر هیچ صفحه‌ای شامل هر دو خط نباشد	متنافر	دو خط در فضا
یک نقطه اشتراک، بدون اشتراک، یا اشتراک کامل	متقاطع / موازی / روی هم	خط و صفحه
در یک خط یا بدون هیچ اشتراک	متقاطع یا موازی	دو صفحه

تفکر تجسمی هندسه دهم

تفکر تجسمی یکی از مهارت ‌های مهم در هندسه و زندگی روزمره است. این نوع تفکر به ما کمک می‌کند که اشکال، موقعیت ‌ها و اجسام را در ذهن خود تصور کرده و آن ‌ها را از زوایای مختلف بررسی کنیم.

تفکر تجسمی چیست؟

تفکر تجسمی نوعی از تفکر است که در آن به‌ جای استفاده از کلمات و جملات، با تصاویر ذهنی فکر می‌کنیم. در این فرآیند، ما اشیاء، مکان ‌ها یا حرکت ‌ها را در ذهن خود مجسم کرده و روابط فضایی میان آن ‌ها را درک می‌کنیم.

مثال ‌هایی از تفکر تجسمی:

تصور چهره‌ی پدر یا مادر و تغییر آن در گذر زمان

توصیف خانه به یک دوست و تصور کردن تغییراتی مثل حذف یک اتاق

ترسیم مسیر خانه تا مدرسه از ذهن

شناخت شکل یک جسم فقط از نمای بالا

مهارت در دیدن از زوایای مختلف هندسه دهم

بعضی از افراد مانند نقاشان، طراحان و عکاسان دارای قدرت تجسمی بالایی هستند و می ‌توانند اشیاء را از زوایای متفاوت در ذهن خود ببینند. اما این مهارت قابل یادگیری است.

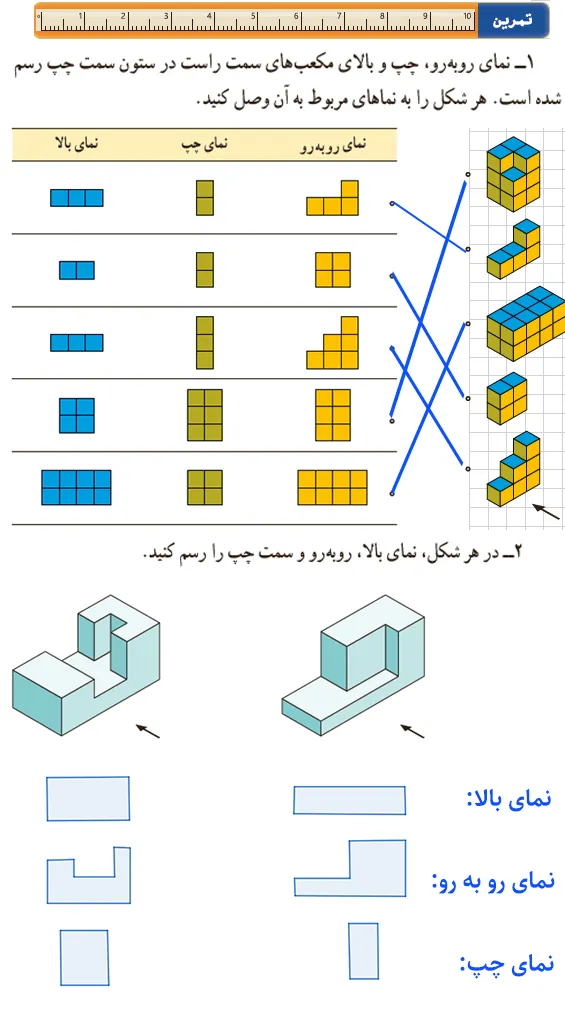

نمای ‌های مختلف از یک جسم:

نمای بالا (Top View)

نمای روبه‌رو (Front View)

نمای چپ یا کنار (Left View)

این نماها در طراحی صنعتی، معماری، مهندسی و حتی نقاشی ‌های دقیق کاربرد دارند.

سطح مقطع چیست هندسه دهم

سطح مقطع (به انگلیسی: Cross Section) شکلی است که از برخورد یک صفحه با یک جسم هندسی به وجود می ‌آید.

تعریف:

اگر یک صفحه یک جسم هندسی را قطع کند، ناحیه‌ی حاصل از برش را سطح مقطع می‌نامند.

مثال ‌هایی از سطح مقطع

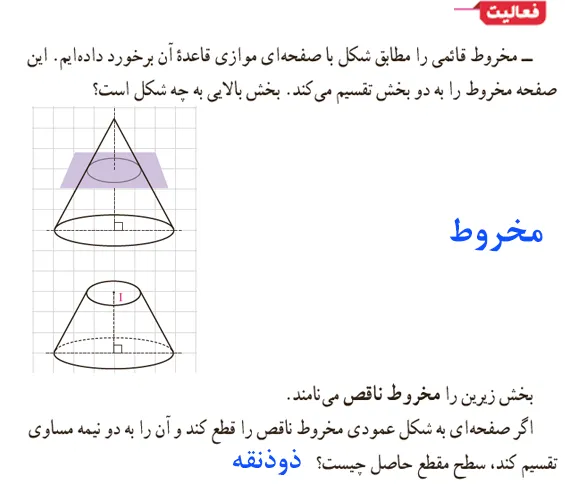

۱. سطح مقطع مخروط

🔹 اگر یک مخروط قائم را با یک صفحه‌ی موازی قاعده‌ی آن برش بزنیم، شکل حاصل دایره است.
🔹 اگر صفحه، مخروط را در قسمتی بالاتر قطع کند و به قاعده نرسد، مخروط به دو بخش تقسیم می‌شود:

بخش بالایی: سطحی دایره‌ای شکل

بخش پایینی: مخروط ناقص

🔸 اگر این مخروط ناقص را به ‌صورت عمودی از وسط برش بزنیم، شکل حاصل یک ذوزنقه متساوی ‌الساقین خواهد بود.

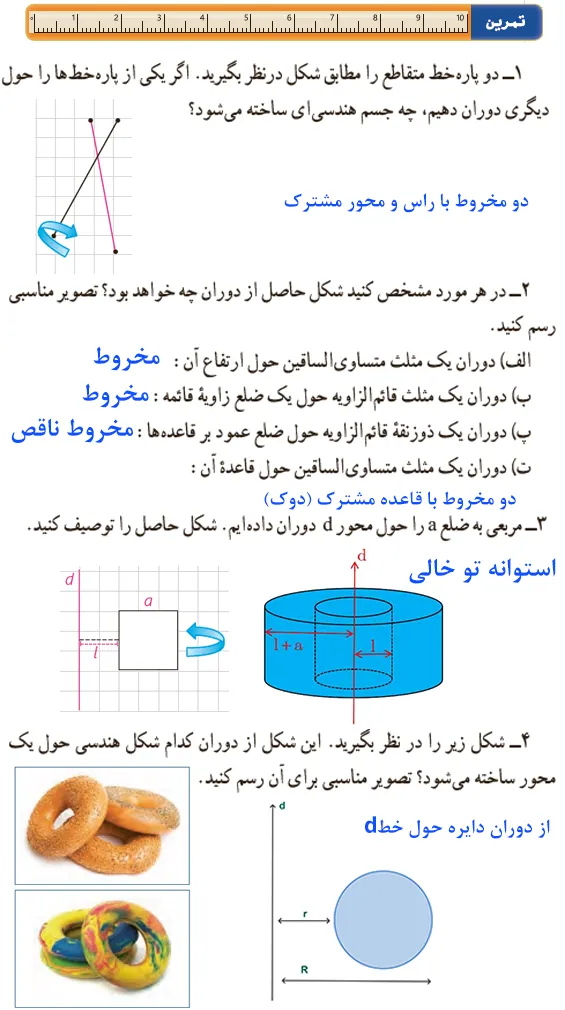

دوران حول محور هندسه دهم

در تجسم فضایی، یکی از روش ‌های تولید شکل ‌های جدید، دوران دادن یک شکل حول یک محور است. این عمل منجر به ساخت اجسام سه ‌بعدی می ‌شود.

تعریف:

اگر یک شکل مسطح را حول یک محور مشخص دوران دهیم، جسمی سه ‌بعدی به ‌دست می‌آید.

مثال ‌های دوران در هندسه دهم

شکل حاصل	محور دوران	شکل اولیه
نیم‌کره یا مخروط بسته به نقطه‌ی شروع	یکی حول دیگری	دو پاره‌خط عمود بر هم
کره با شعاع r	حول یکی از قطرها	دایره با شعاع r
کره کامل	حول قطر	نیم‌دایره
نیم‌کره	حول شعاع عمود بر قطر	نیم‌دایره
یک‌چهارم کره	حول شعاع مشخص	ربع دایره
استوانه	یکی حول دیگری	دو پاره‌خط موازی
استوانه‌ی خوابیده	حول ضلع بلند (طول)	مستطیل
استوانه‌ی ایستاده	حول ضلع کوتاه (عرض)	مستطیل
جسمی شبیه بشکه یا استوانه متغیر	حول محوری در داخل شکل	مستطیل

خلاصه

توضیح	موضوع
توانایی تصور اشکال و فضا در ذهن بدون استفاده از زبان	تفکر تجسمی
شکل حاصل از برش یک جسم با یک صفحه	سطح مقطع
ساخت اجسام سه ‌بعدی با چرخش یک شکل مسطح حول یک خط	دوران حول محور
